Качественная обработка древесины начинается с безупречной геометрии самого оборудования, поскольку даже незначительные отклонения в конструкции станка многократно усиливаются в готовом изделии. Основой для любых последующих регулировок служит проверка и юстировка трех фундаментальных параметров: взаимной параллельности направляющих, строгой вертикальности рабочего стола относительно их плоскости и точной соосности вращающихся шпинделей.

Без уверенности в этих базовых установках говорить о стабильной и точной работе попросту не приходится, все усилия по тонкой настройке режущего инструмента будут потрачены впустую. Для выполнения подобных работ требуется определенный набор мерительных приспособлений, без которых добиться результата невозможно.

Вам понадобится точный поверочный инструмент: металлическая мерительная линейка длиной от одного до двух метров с жестким ребром, ее прямолинейность является критичным условием. Набор щупов разной толщины, скажем, от 0.02 до 1 миллиметра, позволит замерять образовавшиеся зазоры с высокой достоверностью.

Циферблатный индикатор с магнитной стойкой, обладающий ценой деления 0.01 мм, станет главным прибором для оценки биения и отклонений плоскостей. Точный рамный уровень с чувствительностью 0.02 миллиметра на метр применяется для контроля горизонта, а оптический или лазерный нивелир существенно ускорит процесс на больших станинах.

Для контроля соосности потребуется эталонная оправка из закаленной стали, ее собственная погрешность биения не должна превышать 0.005 мм.

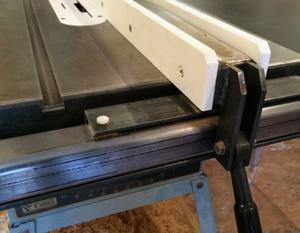

Первым делом всегда проверяют параллельность несущих направляющих, ведь они формируют базовую координатную систему для движения суппортов и кареток. Станок должен стоять на твердом, выверенном по уровню фундаменте, все его регулировочные винты находятся в средней позиции, обеспечивающей запас для маневра.

Длинную поверочную линейку ребром вниз устанавливают поперек двух направляющих, создавая мост между ними, и плотно прижимают к одной из них. Затем тщательно измеряют просвет между линейкой и противоположной направляющей в нескольких точках по всей длине, используя калиброванные щупы.

Допустимое расхождение для большинства промышленных агрегатов лежит в диапазоне 0.02-0.05 мм на каждый метр длины, для высокоточного оборудования этот параметр может составлять лишь 0.01 мм.

Обнаруженный перекос устраняют методом подтяжки крепежных болтов станины и регулировочных клиньев, которые часто предусмотрены конструкцией. Процесс этот итеративный, требующий последовательных действий: ослабление одного узла крепления, аккуратное поджатие другого и обязательный контроль после каждого минимального смещения.

После грубой регулировки повторяют замеры с индикатором, закрепленным на неподвижной части станка, когда его измерительный наконечник касается боковой поверхности направляющей, а каретка перемещается по всей длине хода. Стрелка прибора наглядно покажет малейшие локальные отклонения от идеальной прямой, которые нужно сгладить окончательной доводкой.

Следующим этапом становится оценка перпендикулярности поверхности стола по отношению к направляющим, что гарантирует вертикальность фрезерования или сверления. Установите индикатор в шпиндель или на каретку так, чтобы его щуп касался стола, а затем перемещайте узел вверх-вниз по вертикальной оси.

Отклонение стрелки более чем на 0.02-0.03 мм на высоте 100 миллиметров уже считается существенным и потребует вмешательства. На многих моделях для корректировки предусмотрены тяги или эксцентрики, расположенные в узле крепления стола к станине, позволяющие отрегулировать его наклон в двух плоскостях.

Работа ведется малыми дозами, с постоянным контролем показаний измерительного устройства, так как связанные узлы влияют друг на друга.

Соосность шпинделей – параметр, критичный для станков с несколькими рабочими валами, как у некоторых фуговальных или сверлильных аппаратов. Контроль выполняют с помощью прецизионной оправки, зажатой в патроне одного шпинделя, и индикатора, жестко зафиксированного на станине или втором шпинделе.

Медленно проворачивая вал вручную, снимают показания биения вблизи его торца и на удалении, допустим, в 150 миллиметрах от патрона. Параллельно проверяют взаимное положение осей двух шпинделей, приближая измерительный наконечник к эталонной оправке, установленной в каждом из них поочередно.

Нормой для деревообрабатывающей техники считается радиальное биение не более 0.02 мм, а взаимное смещение осей в пределах 0.03-0.05 миллиметра.

Юстировка достигается перемещением корпусов подшипников или всего силового агрегата на регулировочных салазках с помощью винтов с мелкой метрической резьбой. Этот деликатный процесс требует терпения, ведь каждое движение влияет на оба параметра – радиальное биение и пространственное положение оси.

После всех манипуляций необходимо дать станку поработать вхолостую, позволить узлам занять рабочее положение, а затем повторить замеры, так как напряжения в металле могли немного перераспределиться. Финишным аккордом служит комплексная проверка: производят контрольный пропил или сверление, а затем оценивают качество полученной поверхности и точность сопряжения деталей.

Регулярный, хотя бы раз в квартал, профилактический контроль геометрии с помощью описанного протокола позволит годами поддерживать оборудование в идеальном техническом состоянии, обеспечивая безупречное качество продукции. Помните, что температура в цехе влияет на металл, поэтому все измерения стоит проводить в условиях, максимально близких к рабочим, после прогрева станка. Грамотно отрегулированный агрегат работает тише, с меньшей вибрацией и демонстрирует предсказуемый, повторяемый результат от партии к партии заготовок, что является конечной целью любых регулировочных мероприятий.
