Многопильный двухвальный станок «ТРИУМФ» 20П-АВТО

Многопильный двухвальный станок «ТРИУМФ» 20П-АВТО

Рейтинг:

Наличие:

В наличии

Количество:

− +

1490000

Обратите внимание!

При заказе ленточных и дисковых пил на сумму более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

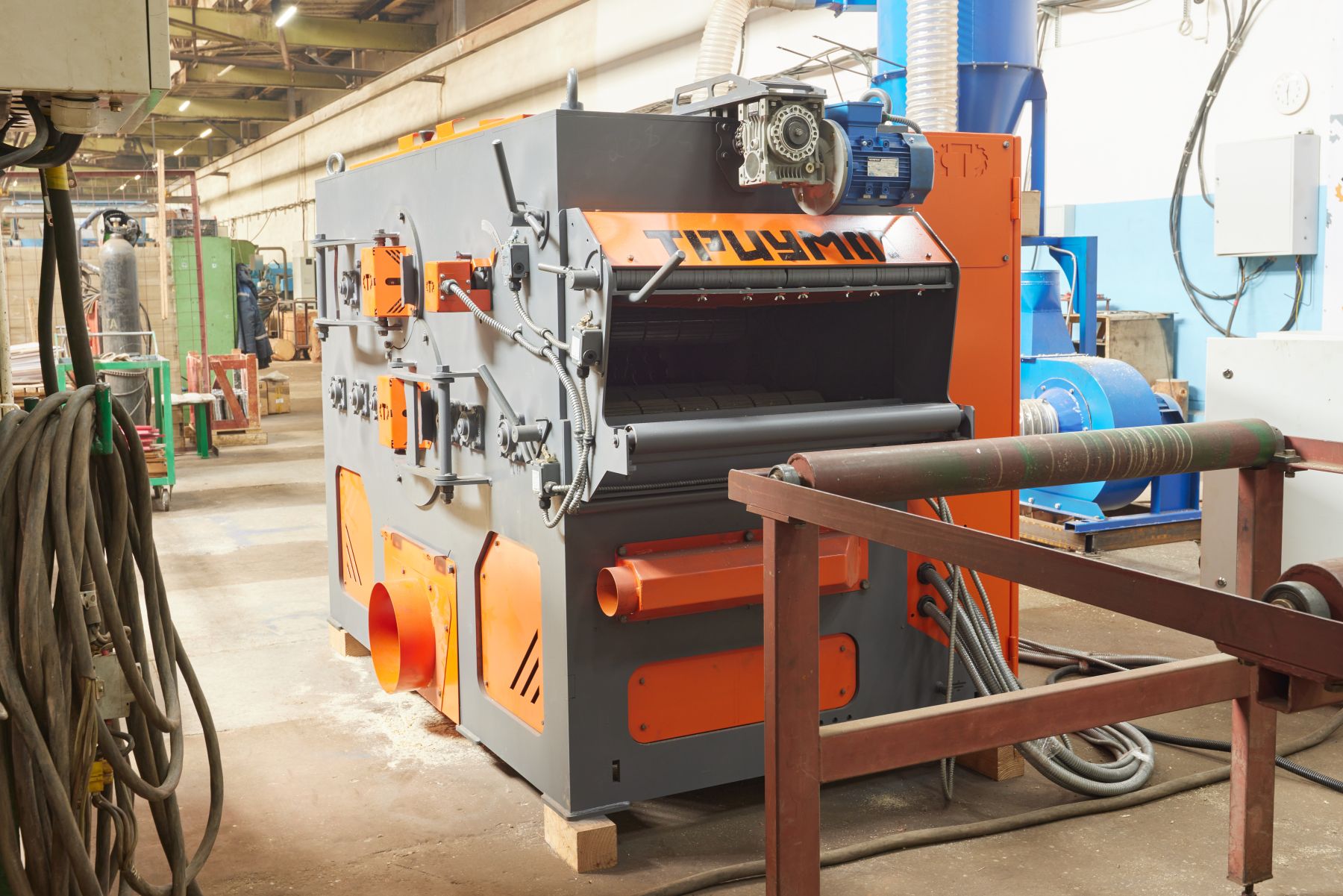

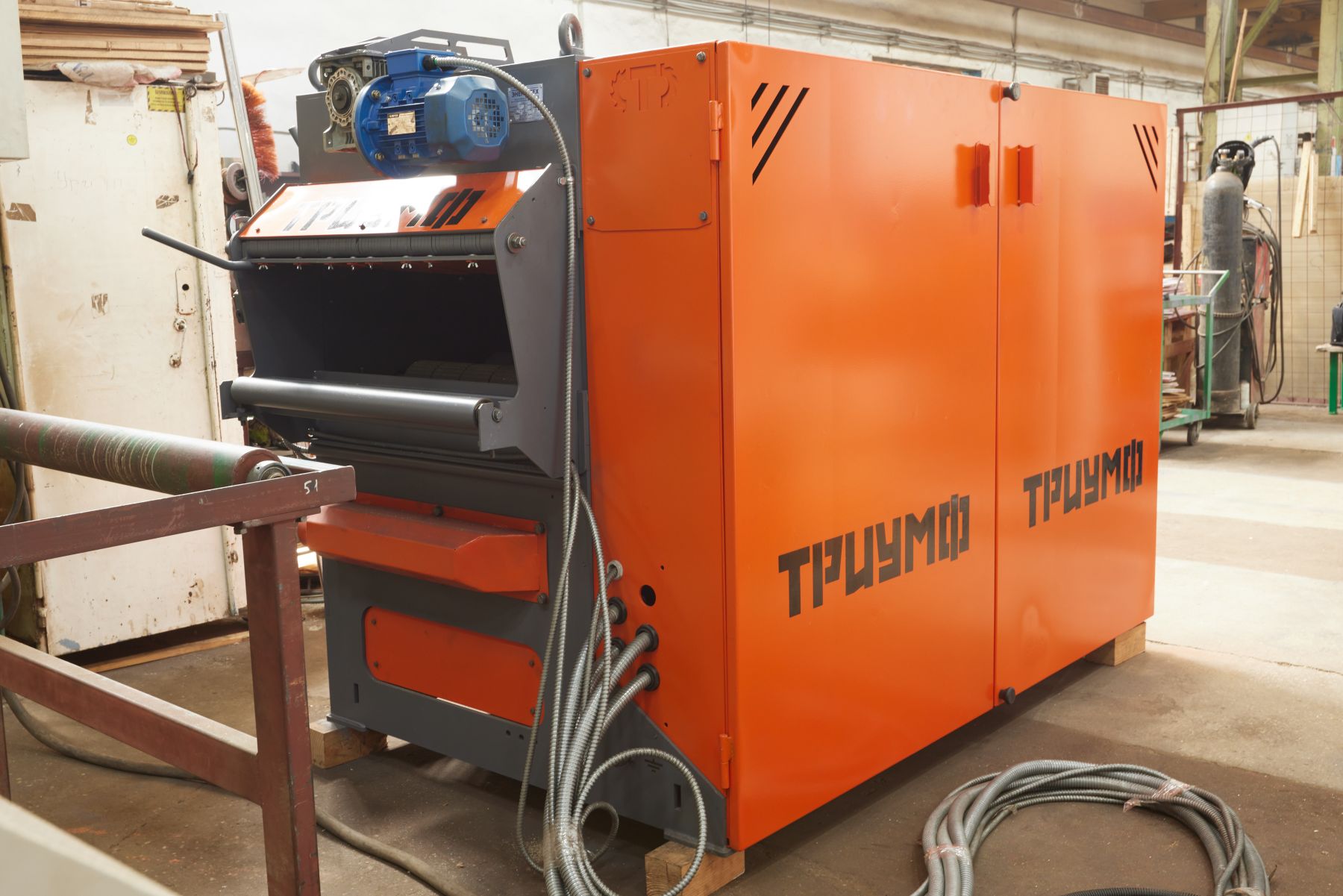

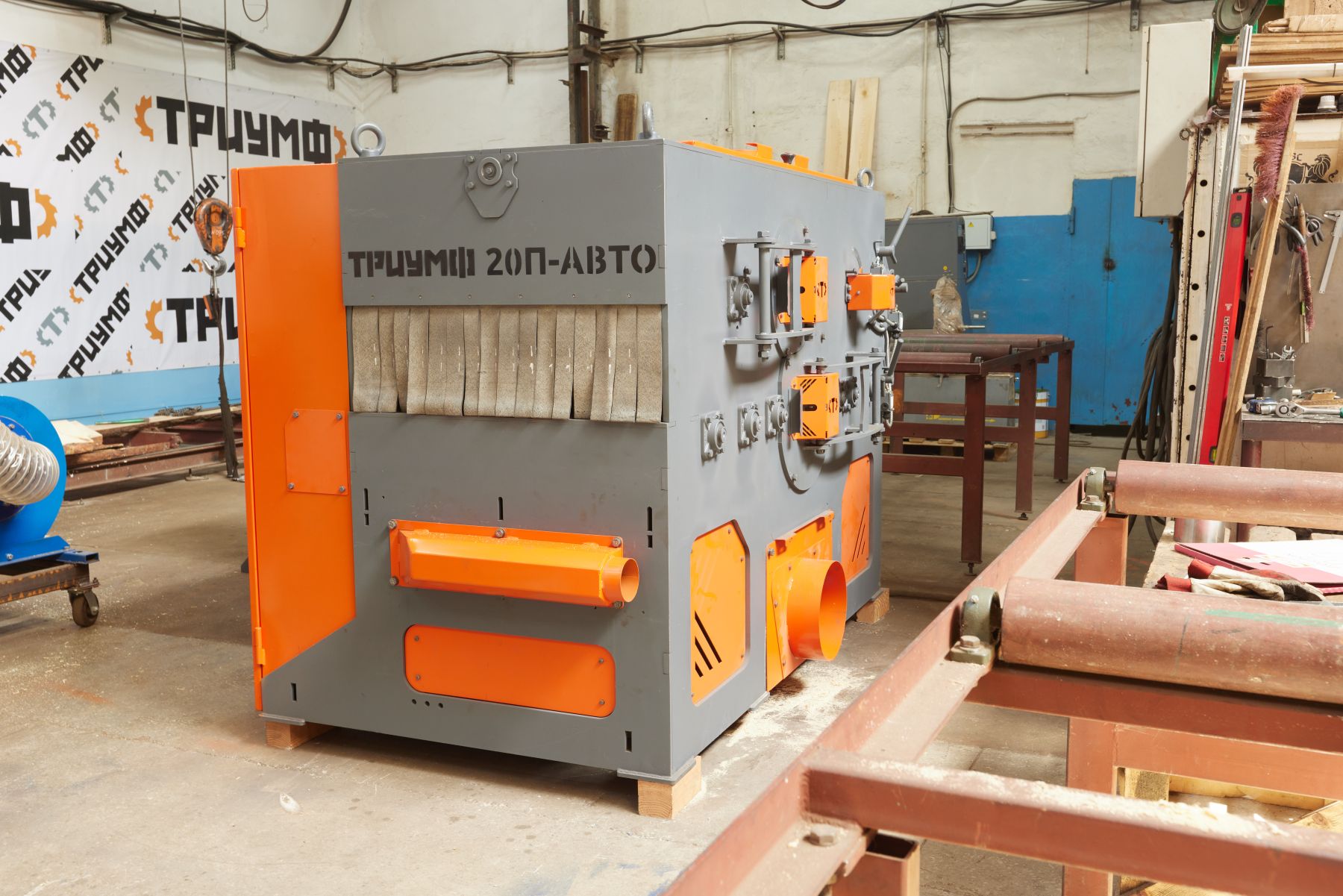

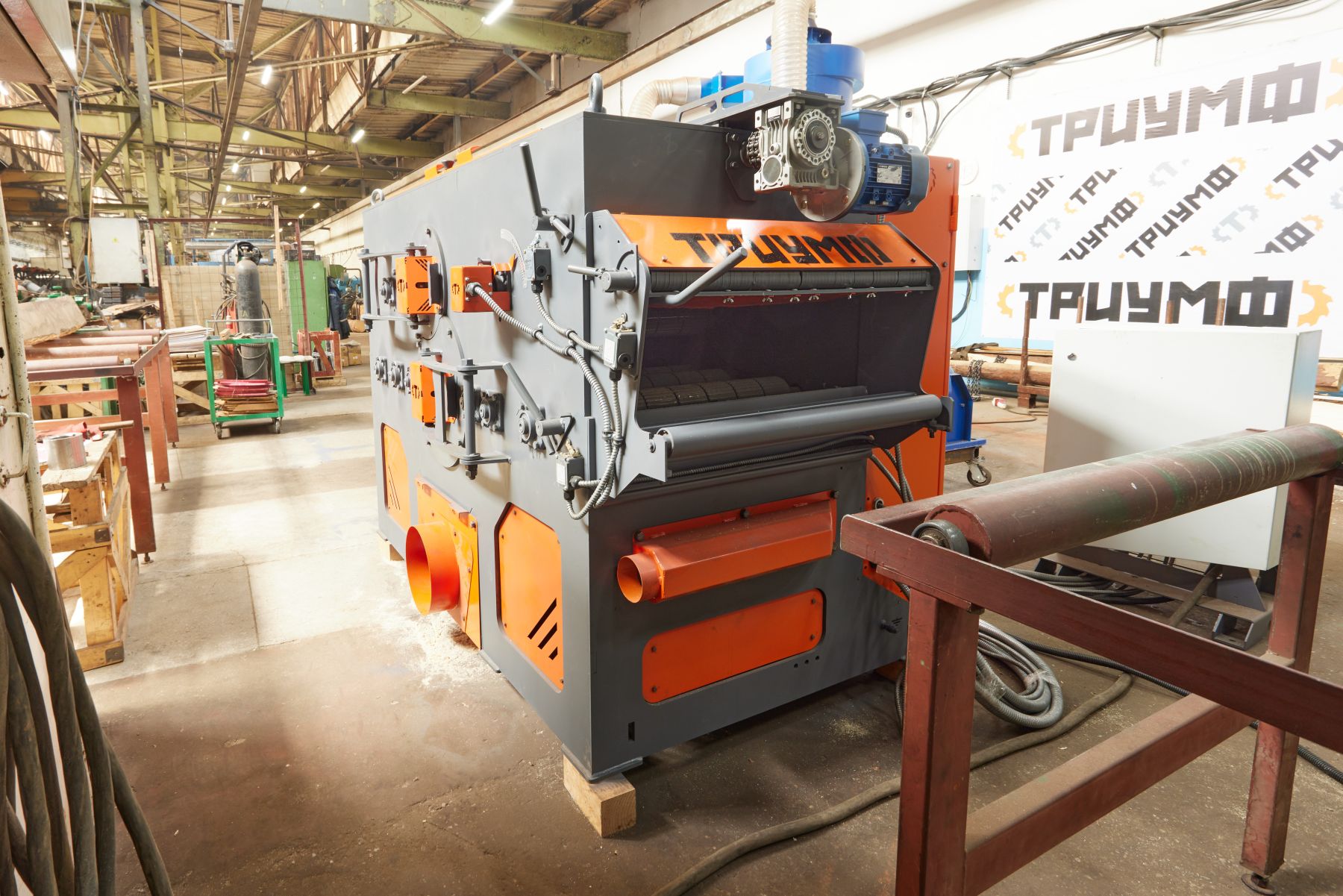

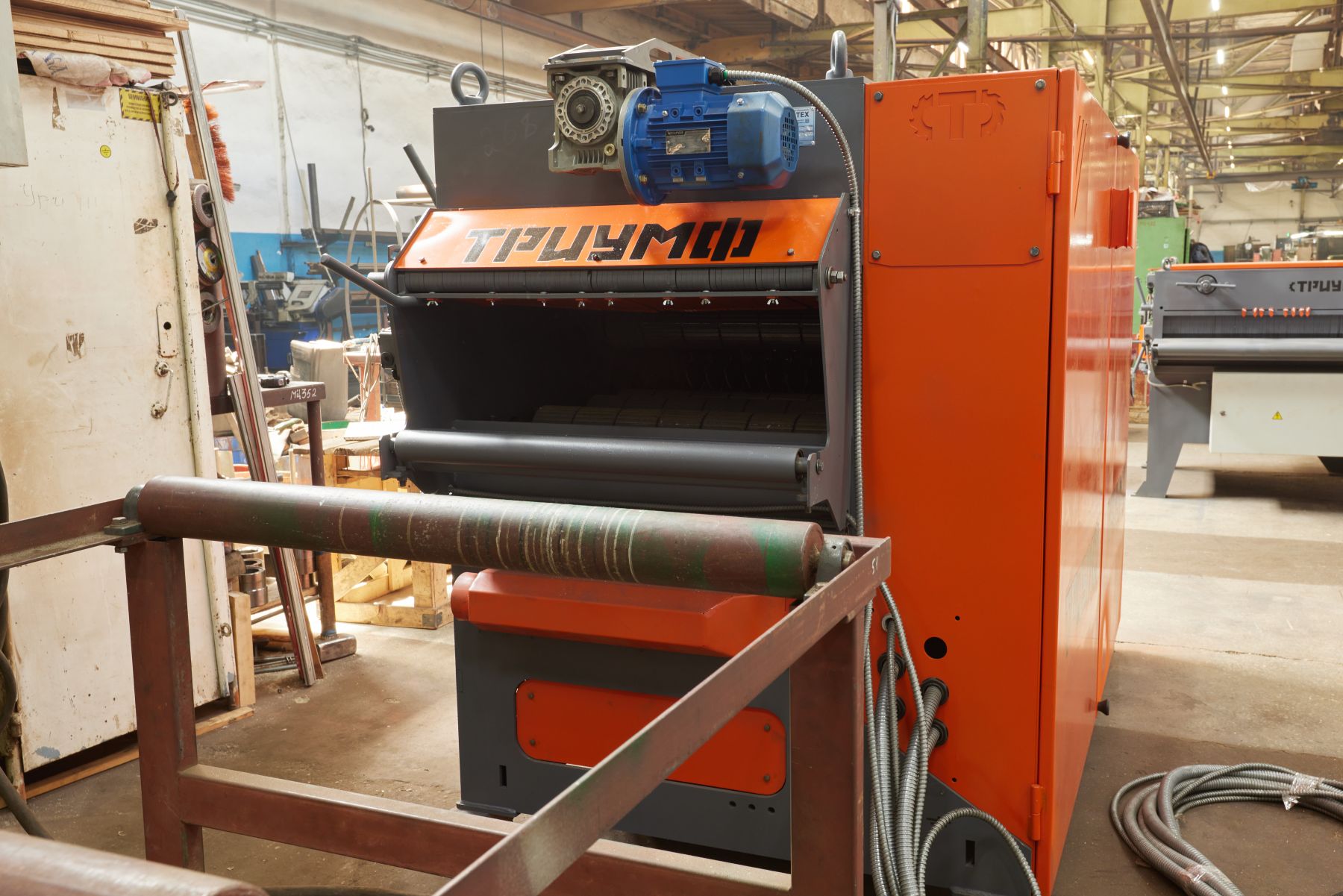

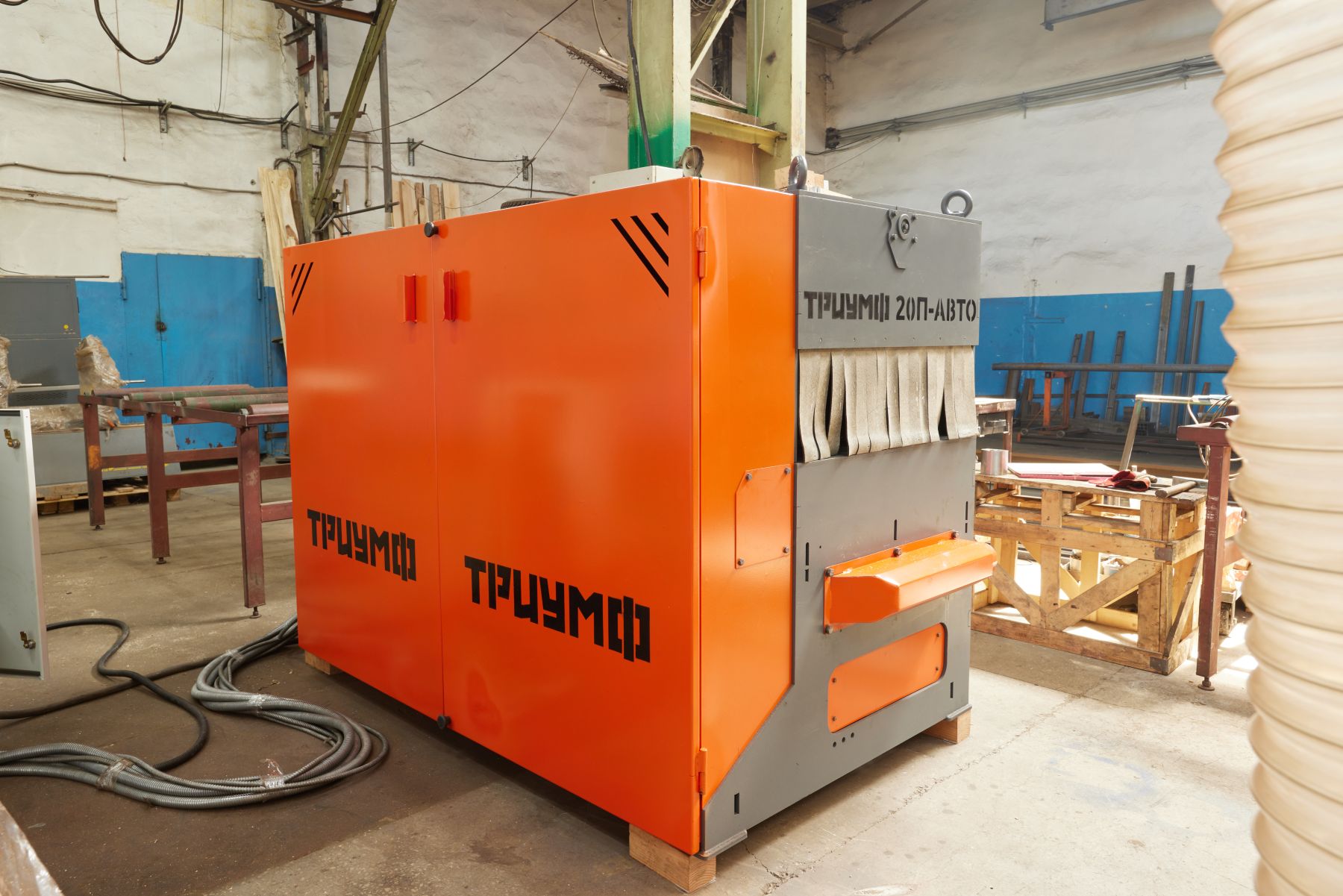

Многопильный двухвальный станок «ТРИУМФ» 20П-АВТО используется для распиловки двухкантного бруса (лафета) высотой до 210 мм.

Станок стационарного типа. Простой и надёжный в эксплуатации, при своевременном техническом обслуживании. Необходимое расстояние между пилами устанавливается специальными распорными втулками (разлучками). Станок имеет тройную когтевую завесу с верхними и нижними когтевыми шторками. Перемещение лафета осуществляется роликовым транспортером (рябухами).

Для распиловки используются дисковые пилы диаметром 350 мм (возможна установка пил до 450 мм, при пилении только нижним валом) с посадкой 75 мм (с двумя шпоночными пазами).

Преимущества многопильного двухвального станка «ТРИУМФ» 20П-АВТО

Преимущество	Выгода
Работа в режиме одновального станка	возможность использовать пилы диаметром 450 мм получая пропил до 160 мм
Расстояние между крайними пилами 700 мм	увеличенный размер постава позволит иметь запас в случае пиления неровных заготовок или с широким комлем
Увеличенный вес до 3110 кг	толщина стенок металла 16 мм, позволяет исключить наличие вибрации при пилении, что повышает качество пиломатериала
Размер лафета	установка размера лафета при помощи электронной линейки
Поднятие и опускание рябух	автоматическая система поднятия и опускания рябух

Длина, мм 2265
Ширина, мм 1410
Высота, мм 1562
Диаметр пил, мм 450
Диаметр пильного вала, мм 75
Просвет станка, мм 800
Мощность главного эл. двигателя, кВт 55, 30, 37, 45
Масса, кг 3110
Диаметр устанавливаемых пил, мм 450, 350, 400
Максимальное количество пил на пильном валу, шт 10
Частота вращения пильного вала, об/мин 3000
Максимальная высота пропила, мм 210
Максимальное расстояние между крайними пилами, мм 700
Мощность электродвигателя узла подачи (продольного перемещения заготовки), кВт 3
Минимальная длина обрабатываемого материала, мм 1200
Количество пильных валов, шт 2
Рекомендованная мощность двигателя нижнего вала при пилении 10 пилами, кВт 55
Автоматическая регулировка скорости пиления, м/мин 0-18,5
