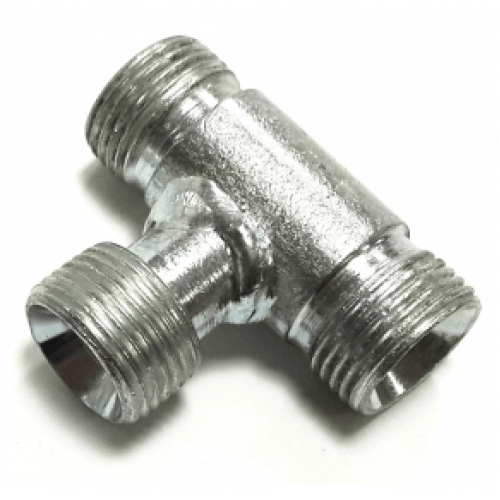

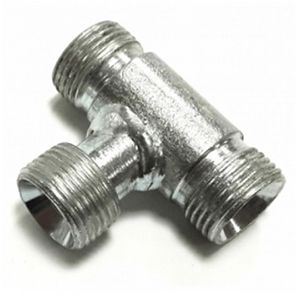

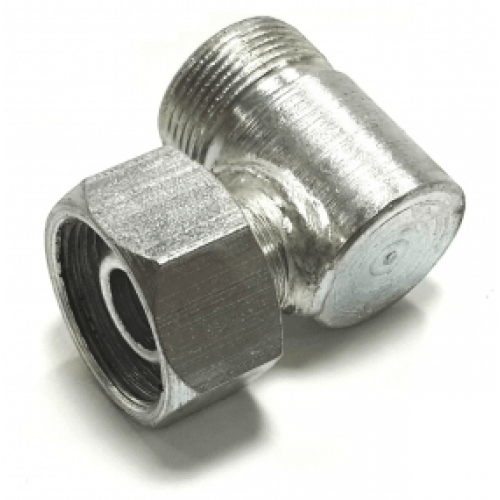

Тройники, уголки для гидравлики

Г

0

440

Гидроманипулятор ЛВ-185-14 (Общий вид)
Поз.	Наименование	Обозначение	Количество на изделии
	Пост управления	185.78.000-06; 185.78.000-07; 185.78.000-08	1 1 1
2	Устройство опорно-поворотное	185.73.000	1
2а	Устройство опорно-поворотное	185.73.000-01	1
3	Стрела	185.51.600-02	1
4	Рукоять	185.84.400	1
5	Орган рабочий (захват) с РУ-80		1
	с РУ-80	185.46.500	1
	с GR-603-2	185.46.700	1
6	Гидроцилиндр подъема стрелы	185.45.300	1
7	Гидроцилиндр привода рукояти	185.40.500	1
10	Гидрооборудование	185.76.000	1
11	Тяга	185.00.300-01	1
12	Рычаг	185.52.000	1
13	Рычаг	185.53.000	1
14	Ось	185.00.061	1
15	Оседержатель	184.00.005	2
16	Ось	185.00.078	1
17	Гайка	184.00.021	2
18	Гайка	185.00.86	2
19	Ось	185.00.076	1
20	Ось	185.00.054	1
21	Ось	185.00.074	1
22	Гайка	184.00.021-01	1
23	Ось	185.00.073	1
26	Ось	185.00.075	1
27	Гайка	185.00.021	3
28	Ось	185.00.072	1
29	Ось	185.46.301	1
30	Гайка ГОСТ 5915-70	М16-6Н.10	2
31	Шайба	185.00.049	1
32	Шпилька	185.00.083	2
33	Шпилька	185.00.008-04	2
34	Держатель угловой	185.00.700	4
35	Скоба	185.00.009	4
36	Шпилька	185.00.951	8
37	Гайка ГОСТ 5915-70	М16-6Н.10	30
38	Гайка ГОСТ 5915-70	М30х2-6Н.12	4
39	Гайка ГОСТ 5916-70	М30х2-6Н.05	4
40	Планка	185.00.082-01	4
41	Ротатор
		РУ-80	1
		GR-603-2	1
42	Подвеска ротатора		1
	РУ-п80	185.46.500	1
	GR-603-2	185.46.700	1
46	Планка	185.00.095	4
47	Гайка	190.20.005	4
48	Гайка	190.20.005-01	4

Устройство опорно-поворотное
Поз.	Наименование	Обозначение	Количество на изделии
1	Трап	184А.21.350-01	2
4	Крышка	185.04.200	1
6	Ролик	185.74.210	2
7	Поперечина	185.48.300-01	1
8	Платик	185.03.301	2
9	Прокладка	ЛВ-185-03.302	24
10	Колонна	185.48.900	1
12	Заглушка	ЛВ-185.08.202	6
14	Вкладыш	185.03.317	12
15	Тяга	185.74.060 185.74.060.01	2
16	Ось	185.74.007-01	2
17	Вкладыш	184А.01.004	10
18	Опора	185.74.600 185.74.500-06	1 1
19	Опора	185.74.600-01 185.74.500-07	1 1
21	Поршень	185.73.030	2
22	Прокладка	185.74.011	12
23	Цилиндр	185.73.050	2
25	Трубопровод	185.73.070	1
26	Трубопровод	185.73.070-01	1
30	Основание	185.73.100	1
35	Пробка	184.01.008	1
37	Прокладка	184.01.011-04	2
40	Заглушка	184.10.503	1
45	Табличка	185.00.057-10	1
47	Прокладка	185.25.025	1
48	Втулка	190.02.170 185.48.902	2
50	Шайба	185.48.003	1
53	Шток-рейка	185.73.003	1
54	Хомут	185.73.004	4
61	Демпфер	185.74.012	2
63	Шайба	201.00.021	2
65	Полувтулка	220.01.003	2
85	Кольцо А105		1
88 89 90	Кольца ГОСТ 18829-73		2 2 1
96	Подшипник	3003132Н	1

Захват ЛВ-184А.05.000
Поз.	Наименование	Обозначение	Количество на изделии
1	Траверса	184А.05.100	1
	для GR-603-2	184А.05.100-08	1
	для РУ-80	184А.05.100-08	1
2	Челюсть левая	184А.05.200	1
3	Челюсть правая	184А.05.300	1
4	Штанга	184А.05.400	1
5	Ось	184А.05.006	2
6	Ось	184А.05.005	2
7	Ось	184А.05.004	4
8	Гидроцилиндр	184А.05.600-01	1
10	Пластина	184А.05.102-01	1

Рукоять ЛВ-185.84.400
Поз.	Наименование	Обозначение	Количество на изделии
1	Корпус	185.84.500	1
2	Удлинитель	185.84.600	1
3	Гидроцилиндр	185.54.300-01	1
4	Ось	185.54.002	2
5	Втулка	185.51.160	4
6	Вкладыш	185.08.400	2
7	Прокладка	185.07.004-01	5
8	Вкладыш	185.84.401	4
9	Прокладка	185.84.402	1
Гидрооборудование ЛВ-185.76.000
1	Фланец всасывающий	184А.10.140	1
2	Фланец напорный	184А.10.150	1
3	Штуцер	184А.10.005	1
4	Фланец вала насоса	185.75.002	1
5	Рукав с манометром в сборе	184А.10.220	1
6	Бак	185.25.500-02 или 185.25.600	1 1
7	Гидрооборудование стрелы	185.76.200	1
8	Гидрооборудование рукояти	185.76.400	1
10	Гидрооборудование УОП	185.76.100	1
11	Гидрооборудование рабочего органа с ротатором а) РУ-80 б) GR-603-2	185.75.300 185.75.800	1 1
13	Кольцо ГОСТ 18839-73	015-018-19-2-2	1
14	Кольцо ГОСТ 18829-73	040-045-30-2-3	2
